МИДА-ДИ-13П Микроэлектронные датчики избыточного давления
| Спецификация |
| Область применения |
общепромышленные системы
контроля и регулирования,
в т. ч. атомная электроэнергетика |
| Рабочая среда |
жидкости и газы, неагрессивные к титановым сплавам и нержавеющим
сталям |
| Диапазон измеряемых давлений, МПа |
0-0,01; 0-0,016; 0-0,025; 0-0,04; 0-0,06;
0-0,1; 0-0,16; 0-0,25; 0-0,4; 0-0,6; 0-1; 0-1,6;
0-2,5; 0-4; 0-6; 0-10; 0-16; 0-25; 0-40; 0-60;
0-100; 0-160 |
| Основная погрешность, ±% |
0,15; 0,2; 0,25; 0,5 |
| Диапазон рабочих температур, °С |
-40 ... +80 |
| Дополнительная погрешность в диапазоне рабочих температур не более, % |
1,6 (для 0,15);
2 (для 0,2 и 0,25%);
3 (для 0,5%) |
| Выходной сигнал (линия) |
4-20 мА (2-проводная);
0-5 мА (3- и 4-проводная);
Uн-Uв В, где Uн=(0...5) В,
Uв=(2...10) В (3- и 4-проводная) |
| Напряжение питания, В |
12...36 (4-20 мА в зависимости от нагрузки);
20...36 (для 0-5 мА);
(2+Uв)...36 (для Uн-Uв) |
| Потребляемый ток, не более, мА |
20,2 (для 4-20 мА);
10 (для 0-5 мА);
2...10 (для Uн-Uв В) |
| Пылевлагозащищенность |
IP65 |
| Климатическое исполнение |
У**2; УХЛ**3.1 |
| Устойчивость по механике |
G2 |
| Тип подключения |
сальник пластмассовый:
прямой (П), угловой (У);
сальник металлический:
прямой (ПМ), угловой (УМ);
разъем РСГ4ТВ(Р); разъем 2РМТ22 (Р2) |

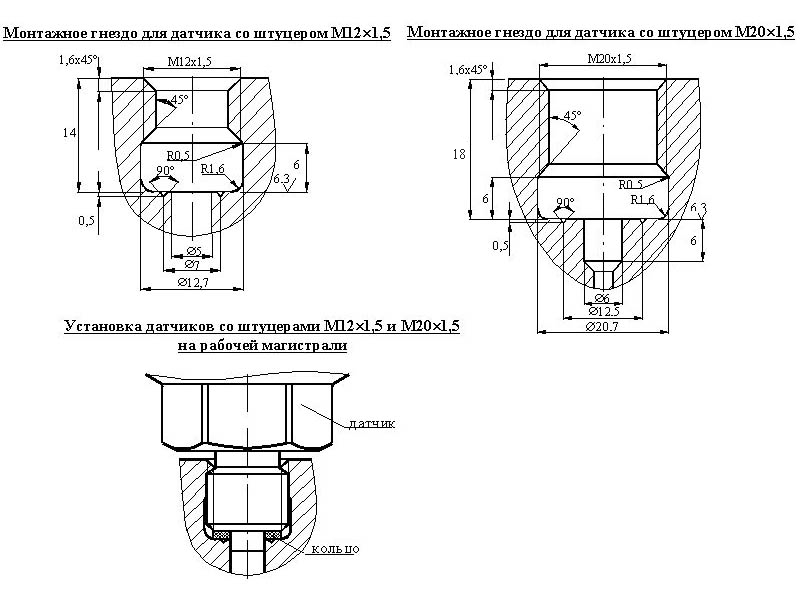

| Тип штуцера |
М20 х 1,5; М12 х 1,5 |
| Масса, не более, кг |
0,25... 0,35 в зависимости
от типа подключения |
| Номер технических условий |
ТУ4212-044-18004487-2003 |
