TRZ счетчики газа турбинные

Область применения:

Коммерческий и технологический учет плавноменяющихся потоков природного газа, одно- и многокомпонентных газов, аргона, азота, неагрессивных газов и других в газоснабжении, химической промышленности и теплоэнергетике

Принцип работы:

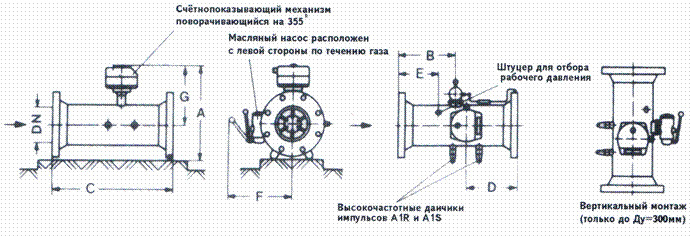

Счетчик газа турбинный TRZ состоит из корпуса (фланцевое исполнение) и измерительного преобразователя. При воздействии потока газа на турбину последняя вращается со скоростью, пропорциональной скорости потока (объемному расходу) газа. Вращение турбины с помощью механического редуктора передается на счетную головку, показывающую (по нарастающей) суммарный объем газа при рабочих условиях, прошедший через счетчик.

Отличительные особенности

- Главной отличительной особенностью конструкции турбинного счётчика газа является то, что он состоит из двух основных элементов - прочного герметичного корпуса и установленного в нём измерительного преобразователя. При этом метрологические характеристики счётчика газа TRZ зависят лишь от качества изготовления измерительного преобразователя и не зависят от индивидуальных особенностей корпуса счётчика газа и механических нагрузок, действующих на него в процессе эксплуатации.
- Возможность замены измерительного картриджа при периодической поверке или в случае возникновения неисправностей, замена на поверенный картридж приравнивается к поверке счетчика;
- Длина прямых участков: до счетчика – от 2-х Ду, после счетчика – не требуется;
- Широкий диапазон рабочих расходов (Qmin / Qmax) – до 1:30;
- Высокая точность измерения;
- Возможность кратковременного – до 1,6 кратного превышения максимальной нагрузки по расходу газа;
- Счетчики газа Ду50, 80, 100, 150 (Qmax=13…1600 м3/ч) поставляются в исполнении без масляного насоса (такие счетчики оснащены подшипниками, не требующими смазки), что упрощает обслуживание счетчика;
- Возможность работы с электронными корректорами объема газа ЕК260, TC210, TC215, GAS-NET-F1 (коммерческий учет);
- Возможность подключения высокочастотных датчиков A1S и A1R, позволяющих измерять мгновенный расход газа и контролировать целостность лопастей турбинного колеса;
- Возможность калибровки при высоком давлении на природном газе.
- Монтаж счетчиков можно производить горизонтально и вертикально при подаче газа как сверху вниз, так и снизу вверх.

Основные характеристики:

- Диапазон рабочих расходов:
- от 15 м³/ч до 6500 м³/ч
Максимальное рабочее давление газа:
- 1,6 МПа; 6,3 МПа; 10 МПа
- Диапазон измерений (Qмин / Qмакс):
- Qмин / Qмакс = 1:20 ; 1:30 (по специальному заказу)
- Диапазоны температур:
- окружающей среды -40...+70°
- измеряемой среды -30...+60°С
- Диаметр условного прохода (мм):
- от Ду 80мм до Ду 300мм
- TRZ G160... G4000: пределы допускаемой относительной погрешности:
- ±1% в диапазоне расходов от 0,1 Qмакс до Qмакс
- ±2% в диапазоне расходов от Qмин до 0,1Qмакс
- TRZ G65: пределы допускаемой относительной погрешности:
- ±1% в диапазоне расходов от 0,2 Qмакс до Qмакс
- ±2% в диапазоне расходов от Qмин до 0,2Qмакс
- межповерочный интервал 8 лет

Типоразмер	Условный проход измерительного преобразователя Ду (мм)	Qmax (м3/час)	Qmin (м3/час)		Максимал ьный перепад давления, Па**	Максимальное рабочее давление Ру, МПа (кГс/см 2)
G65	50	100	-	5	1900	1,6 (16) / 10 (100)
G160	80	250	-	13	1050	1,6 (16) / 10 (100)
G250	80	400	13	20	2550	1,6 (16) / 10 (100)
G250	100	400	-	20	1100	1,6 (16) / 10 (100)
G400	100	650	20	32	2800	1,6 (16) / 10 (100)
G400	150	650	-	32	370	1,6 (16) / 10 (100)
G650	150	1000	32	50	850	1,6 (16) / 10 (100)
G1000	150	1600	50	80	2100	1,6 (16) / 10 (100)
G1000	200	1600	-	80	500	1,6 (16) / 10 (100)
G1600	200	2500	80	130	1200	1,6 (16) / 10 (100)
G1600	250	2500	-	13	420	1,6 (16) / 6,3 (63) / 10 (100)
G2500	250	4000	130	200	1050	1,6 (16) / 6,3 (63) / 10 (100)
G2500	300	4000	-	200	400	1,6 (16) / 6,3 (63) / 10 (100)
G4000	300	6500	200	320	1000	1,6 (16) / 6,3 (63) / 10 (100)
