EK270 корректор объема газа

Гарантия качества товара, техническая консультация от профессионалов

Добавить товар в заявку

Цена: по запросу

Назначение корректора объема газа ЕК270

Корректор объема газа ЕК 270 предназначен для приведения рабочего объёма газа, прошедшего через счётчик, к стандартным условиям (давление газа — 760 мм.рт.ст., температура газа +20°С) путём вычисления коэффициента сжимаемости газа по ГОСТ 30319.2-2015 и коэффициента коррекции с использованием измеренных значений давления, температуры газа и введённых параметров газа.

Описание корректора объема газа ЕК270

Корректор ЕК270 дополнительно комплектуется для измерения перепада давления на счетчике газа преобразователем перепада давления и преобразователем температуры окружающей среды. Наличие высокочастотного входа позволяет подключить к корректору ЕК270 среднечастотный датчик импульсов R300 или высокочастотные датчики импульсов A1K (для ротационных счетчиков газа) и А1S (для турбинных счетчиков газа) и точно вычислять мгновенный расход газа не только при стабильном, но и при импульсном режиме работы оборудования.

Возможна организация системы дистанционного сбора данных с помощью блоков питания и коммуникационных модулей серии БПЭК (БПЭК-02/М, БПЭК-02/МТ, БПЭК-04/ЕК, БПЭК-04/Еx, БПЭК-05). Для этого используются:

  • Программный комплекс «СОДЭК Стандарт» версия 6.х — предназначенный для сбора данных с небольшого количества ЕК270 в интерактивном режиме при непосредственном подключении или дистанционно (в том числе по GSM каналу),
  • Программный комплекс «СОДЭК Экстра» — предназначенный для сбора данных с большого количества корректоров ЕК270 и ТС220 в автоматическом режиме при непосредственном подключении или дистанционно (в том числе по GSM / GPRS каналам).

Конструкция корректора объема газа ЕК 270:

Корпус корректора ЕК270 разработан с учетом предъявляемых к промышленным установкам требований. Надежный металлический корпус обеспечивает простоту подключения дополнительных устройств и допускает установку корректора на турбинный или ротационный счетчик газа или на стену. Преобразователь абсолютного давления, интегрированный в корпус корректора или вынесенный, не требует на месте эксплуатации дополнительной настройки. 4-строчный буквенно-цифровой дисплей с крупными символами вместе с 6-кнопочной клавиатурой обеспечивают удобный для восприятия интерфейс оператора. Расположенный на лицевой панели оптический интерфейс передачи данных позволяет производить настройку корректора и считывание архивов без коммутации соединительных кабелей.

Выполняемые функции корректора газа ЕК:

  • Измерение значений давления и температуры газа, рабочего объема со счетчиков газа;
  • Вычисление коэффициента сжимаемости газа и коэффициента коррекции в соответствие с ГОСТ 30319.2-2015;
  • Вычисление приведённого к стандартным условиям расхода и объёма газа;
  • Измерение значения перепада давления на счетчике (опционально, при подключении внешнего преобразователя перепада давления);
  • Измерение значения температуры окружающей среды (опционально, при подключении 2-го преобразователя температуры);
  • Измерение мгновенного расхода газа (опционально, при подключении ВЧ или СЧ датчиков в составе комплексов СГ-ЭК);
  • Работа по подстановочным значениям давления, температуры и расхода газа при нарушении установленных пределов тревоги;
  • Формирование архива по рабочему и стандартному объему, давлению, температуре газа, коэффициенту сжимаемости и фактору сжимаемости за последние 9 месяцев при измерительном периоде 60 минут. При измерении значений перепада давления на счетчике и температуры окружающей среды архив дополняется этими значениями;
  • Формирование суточного архива за последние 2 года;
  • Отображение на большом дисплее (4 строки х 20 символов) текущих измеряемых и рассчитываемых параметров, настроек и данных архива;
  • Формирование журнала событий (событие, вызвавшее запись в журнал, время, дата). Максимальное число записей в журнале событий — 500;
  • Формирование журнала изменений (изменение параметров газа, подстановочных значений и т.д., дата, время). Максимальное число записей — 200;
  • Интеграции в систему с дистанционной передачей данных с помощью интерфейса постоянного подключения RS232 (RS485) или оптического интерфейса;
  • Изменение параметров газа дистанционно с помощью программного обеспечения или с помощью SMS сообщений;
  • Установка во взрывоопасной зоне, маркировка взрывозащищенности 1Ex ib IIB T4;
  • Автономная работа от 2-х встроенных элементов питания в течение 5-ти лет. При установке 2 х дополнительных элементов питания срок автономной работы увеличивается. Замена элементов питания без потери данных;
  • Передача данных в системы сбора данных (протоколы ГОСТ Р МЭК 611007 и Modbus; интерфейсы оптический и RS232/RS485). Совместимость с ЕК260 по дополнительному оборудованию и программному обеспечению.
  • Поверка корректора ЕК270 проводится комплектно со всеми преобразователями 1 раз в 5 лет.

Основные технические характеристики корректора объема газа ЕК270

Корпус Алюминиевый сплав, промышленное исполнение
Размеры Высота 200 мм, ширина 200 мм, глубина 102 мм
Вес Не более 2,8 кг
Класс защиты IP 65
Окружающая среда - 40°С до + 60°С
Питание 2 литиевых элемента питания (срок службы > 5 лет при стандартном режиме эксплуатации). Срок службы может быть увеличен с помощью установки двух дополнительных элементов питания. Может быть подключено внешнее питание. Элементы питания могут быть заменены без нарушения калибровочной пломбы
Клавиатура 6-ти кнопочная плёночная клавиатура
Дисплей 4-х строчный 20-ти символьный дисплей
Калибровочный замок Находится внутри корректора, пломбируется навесной пломбой
Цифровые входы 2 цифровых входа для подключения НЧ, СЧ и ВЧ датчиков. 1 цифровой вход для подключения сигнальных сообщений (например, статусные состояния, синхронизация времени и т.д.).
Преобразователь давления газа Встроенный в корпус корректора или выносной до 100 м (штуцер М12 ´ 0,5). Диапазоны давлений от 0,8 до 70 бар (от 0,08 — до 7 МПа)
Преобразователь перепада давления на счетчике Внешний преобразователь, устанавливается на корпус корректора вместе с вентильным блоком. Диапазоны измерения перепада давления: 0 — 1,6 кПа, 0 — 2,5 кПа, 0 — 4 кПа, 0 — 6,3 кПа, 0 — 10 кПа, 0 — 16 кПа, 0 — 25 кПа, 40 кПа
Преобразователь температуры газа в трубопроводе Тип Pt500 (500П). Длина 50 мм Æ 4 мм, длина кабеля 1 м (стандартно). Диапазон измеряемой температуры от −30°С до 60°С
Преобразователь температуры окружающей среды Типа Pt500 (500П). Устанавливается в корпусе корректора или снаружи по требованию заказчика
Относительная погрешность измерения давления 0,35%
Относительная погрешность измерения температуры 0,1
Приведенная погрешность измерения перепада давления 0,1%
Дополнительная температурная погрешность измерения перепада давления 0,1% на каждые 10°С
Относительная погрешность вычисления стандартного объема газа (с учетом погрешностей измерения давления и температуры) 0,37%
Коэффициент сжимаемости Вычисление в соответствие с ГОСТ Р 30319.2-2015 или программируемый как константа
Сигнальный выход 2 цифровых выхода, программируемых для вывода импульсов (счётчики объёма); вывод сообщений тревога/предупреждение
Интерфейс Оптический интерфейс в соответствие с IEC 61107. Внутренний программно переключаемый интерфейс RS232 / RS485 для стационарного подключения

Дополнительная информация

Отличительные особенности и новые возможности корректора объема газа ЕК270

Комплексное решение для коммерческого учета газа

Включение корректора в состав комплекса СГ-ЭК позволяет предложить потребителю законченное комплексное решение для учета газа. Новые возможности по подключению дополнительных преобразователей давления, температуры и расхода, архивация их показаний и возможность передачи их в автоматизированные системы позволяют значительно расширить область применения комплекса СГ-ЭК.

Измерение значения перепада давления на счетчике газа

Корректор ЕК 270 комплектуется преобразователем перепада давления, который монтируется на корпус корректора. Преобразователь перепада давления контролирует работоспособность счетчика газа, входящего в состав комплекса СГ-ЭК. Отбор давления производится на корпусе счетчика и/или на прямых участках до и после счетчика. Конструкция корректора ЕК 270 позволяет в дальнейшем дооснащать преобразователем перепада давления корректоры, выпущенные без него. Значение перепада давления на счетчике газа сохраняется в архиве измерительных периодов и может быть считано дистанционно.

корректор объема газа ек270 (EK 270)

Измерение значения мгновенного расхода газа

Корректор объема газа ЕК 270 в составе комплекса СГ-ЭК со счетчиками RVG и TRZ комплектуется высокочастотным (ВЧ) датчиком импульсов в дополнение к стандартному низкочастотному (НЧ) датчику импульсов. Получение со счетчика ВЧ сигнала позволяет корректору точно определить мгновенный расход газа. Это особенно важно в режиме работы по подстановочному значению расхода при режимах потребления газа близких к нижней границе метрологического диапазона счетчика газа, а также при установке корректора на котельных, работающих в импульсном режиме.

Подключение счетчиков с ВЧ выходом к корректору объема газа ек

Наличие в корректоре ЕК 270 ВЧ входов позволяет подключать его не только к турбинным, ротационным и коммунальным диафрагменным счетчикам, но и к ультразвуковым счетчикам газа.

Промышленное исполнение в корпусе из алюминиевого сплава

Корректор газа ЕК 270 изготавливается в корпусе из алюминиевого сплава, что защищает его как от возможных механических повреждений, так и от внешних электромагнитных полей. Корректор имеет европейский Сертификат по электромагнитной совместимости.

Совместимость с корректором ЕК 260

Корректор газа ЕК 270 полностью совместим с корректором ЕК 260 по дополнительному оборудованию (блоки питания, модемы, контроллеры и т.д.) и программному обеспечению, т.к. имеет аналогичный протокол передачи данных. Габаритные и монтажные размеры корректора ЕК270 полностью соответствуют габаритным и монтажным размерам ЕК 260. Монтажные размеры комплексов СГ-ЭК с корректорами ЕК 260 и ЕК 270 также одинаковы.

Комплектация с прямыми участками

Комплекс СГ-ЭК с корректором поставляется с комплектом прямых участков (КПУ) (имеющим Акт обмера в соответствие с ПР-50.2.019-2006), которые имеют места для контроля давления, температуры и отбора давления на преобразователь перепада давления.

Единый межповерочный интервал

Корректор газа ЕК 270 проходит поверку совместно с преобразователями давления, перепада давления и температуры один раз в пять лет. Счетчики, входящие в состав СГ-ЭК имеют межповерочный интервал не менее 5 лет. Комплекс СГ-ЭК также имеет межповерочный интервал 5 лет. Одновременное проведение поверки и комплекса и счетчика и корректора с преобразователями один раз в пять лет очень удобно для потребителя.

Применение корректора ЕК 270 в ГРП и ГРС

Комплексы СГ-ЭК с корректором объема газа ЕК270 являются наиболее популярными узлами учета у производителей шкафных и стационарных пунктов учета газа. Применение корректоров газа ЕК 270 с его функциональными возможностями позволяет одновременно решать задачи не только учета газа, но и контроля за эксплуатацией шкафного пункта.

Измерение значения температуры окружающей среды

Корректор объема газа ЕК 270 комплектуется преобразователем температуры окружающей среды, который может быть, как установлен в корпус корректора (для контроля температуры работы корректора), так и вынесен и закреплен снаружи (например, для дистанционного контроля температуры в шкафу с подогревом). Значение температуры окружающей среды сохраняется в архиве измерительных периодов и может быть считано дистанционно.

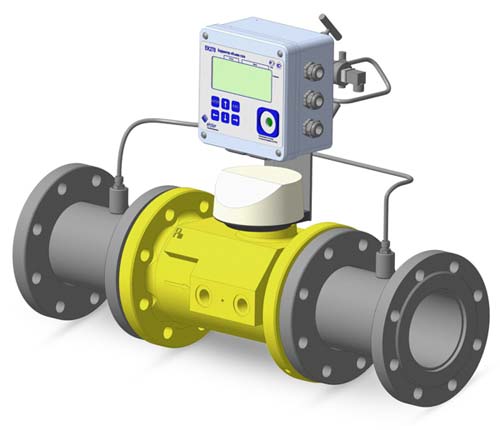

корректора объема газа ЕК270 в составе комплекса учета газа

Установка корректора газа ЕК 2170 во взрывоопасной зоне

Корректор является взрывозащищенным (1Ex ib IIB T4) и может устанавливаться во взрывоопасных зонах, например, непосредственно на счетчике в составе комплекса СГ-ЭК в шкафных пунктах учета газа.

Широкий температурный диапазон

Диапазон температур окружающей среды от −40°С до +60°С позволяет устанавливать корректор в шкафные пункты без отопления.

Вход для контроля периметра / сигнализатора загазованности

Входы корректора ЕК 270 настраиваются на подключение датчика периметра / сигнализатора загазованности. При получении на входе сигнала, корректор формирует выходной сигнал на управляющем выходе, сохраняет поступивший сигнал в архиве и отправляет SMS сообщение (при подключенном GSM модеме) на заранее запрограммированный номер.

Автономная работа корректоров объема газа ек от внутренних элементов питания

При работе корректора в стандартном режиме эксплуатации, встроенные элементы питания обеспечивают его автономную работу вместе с преобразователями давления, перепада давления, температуры газа и температуры окружающей среды в течение не менее 5-ти лет. При установке дополнительных элементов питания срок автономной работы увеличивается до 10 лет. Установка совместно с корректором функционального модуля FE230 с модемом, позволяет организовать передачу данных с корректора во внешнюю автоматизированную информационную систему без подключения внешнего питания.

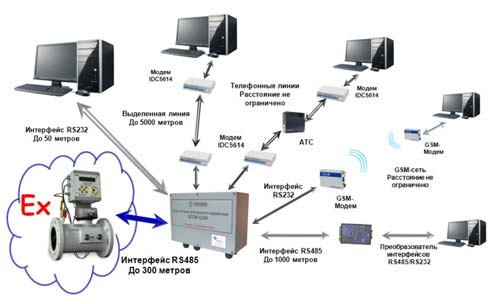

Интеграция в АСКУГ

Одна из основных целей внедрения автоматизированной системы коммерческого учета газа (АСКУГ) — повышение достоверности учёта потребляемого природного газа с помощью внедрения современных измерительных комплексов и систем и организации дистанционного управления данными в узлах учета газа (считывание данных по потреблению газа, оперативное введение измененных параметров газа и т.д.). Комплексы коммерческого учета газа СГ-ЭК являются базовым элементом программы АСКУГ, отвечая всем требованиям этой программы.

Дополнительное оборудование для интеграции в системы учета

Корректор газа ЕК 270 имеет интерфейсы RS232/RS485 и работает совместно со всем дополнительным оборудованием, разработанным для ЕК 260 (блоки питания БПЭК-02М(МТ/МР), АСК-9/2, модули функционального расширения FE230, МР260). Протокол передачи данных, аналогичный протоколу ЕК 260, позволяет интегрировать во все существующие системы (в том числе системы телеметрии «Стел», «Москад», «Статус» и т.д.), в которых работают корректоры ЕК 260.

Изменение параметров газа с помощью SMS сообщений

В корректоре ЕК 270 добавлена возможность проведения изменения параметров газа с помощью SMS сообщений. Оператор в диспетчерском центре с помощью программного комплекса «СОДЭК» может отправить новые значения параметров газа на все узлы учета, находящиеся под его контролем одновременно. При этом значительно экономятся затраты на обслуживание и повышается достоверность введения данных.

 корректора объема газа ЕК270

Замена корректоров ЕК-88/К на ЕК270

Лучшим прибором для замены ЕК-88/К является корректор ЕК 270. Корректор объема газа ЕК270, созданный по такой же идеологии (датчики давления и температуры входят в состав корректора, корректор устанавливается на счетчике газа), так же сертифицированный в составе комплекса СГ-ЭК и имеющий те же монтажные размеры, корректор ЕК 270 позволяет быстро и качественно провести замену. Лучшие характеристики и новые функциональные возможности ЕК 270 делают такую замену очень выгодной. Программное обеспечение «СОДЭК» работает и с корректорами ЕК 260 и ЕК 270.

ДОПОЛНИТЕЛЬНАЯ СОПРОВОДИТЕЛЬНАЯ ДОКУМЕНТАЦИЯ ПРЕДОСТАВЛЯЕТСЯ ПО ЗАПРОСУ!
