Пункт газорегуляторный блочной конструкции ПГБ-13-2У1 предназначен для редуцирования высокого и среднего давления на требуемое, автоматического поддержания выходного давления на заданном уровне, независимо от изменений расхода и выходного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых значений, а также для коммерческого учета расхода газа.
Блок ПГБ обычно разделен на три изолированных отсека, каждый из которых имеет отдельный вход. Это технологический отсек, включающий непосредственно газовую аппаратуру и трубопроводы, выполняющие технологический процесс, затем отсек телеметрии, в котором располагается оборудование для обработки, регистрации и передачи на диспетчерский пункт или АСУТП информации о состоянии технологического оборудования, значениях параметров процесса регулирования и учета расхода газа пгб, работе систем контроля загазованности пожарной и охранной сигнализации. В третьем отсеке располагается газовый котел водяного отопления помещения ПГБ. В случаях, когда отопление осуществляется газовыми конвекторами или электрообогревателями, расположенными непосредственно в отсеках, отопительный отсек отсутствует.
| Наименование параметра ПГБ |
ПГБ -13-2НУ1
ПГБ-13-2НУ1-1 |
ПГБ-13-2ВУ1
ПГБ-13-2ВУ1-1 |
| Регулируемая среда пгб |
Природный газ ГОСТ 5542-87 |
| Температура окружающего воздуха, °С |
- 40…+60 |
| Давление газа на входе, Рвх, МПа |
до 1,2 |
| Диапазон настройки давления газа на выходе, Рвых, МПа |
0,0015…0,06 |
0,06…0,6 |
| Пропускная способность (для газа плотностью p=0,72 кг/м3), м3/час не менее: |
|
при Рвх=1,2 МПа
при Рвх=0,6 МПа
|
6000
3000
|
6000
3000
|
| Диапазон давления срабатывания механизма контроля, МПа: |
|
при понижении выходного давления;
при повышении выходного давления
|
0,15…0,5 Рвых. (но не менее 0,0009 МПа)
1,25…1,5 Рвых
|
| Давления срабатывания предохранительного сбросного клапана, МПа |
1,15 Рвых |
| Тепловая мощность устройства газогорелочного при давлении газа 2 кПа и перепаде температур окружающего воздуха и внутри пункта 60о °С, кВт, не более |
7 |
| Масса, кг, не более |
~ 3 000 |
~ 3 000 |
| Наименование |
ГРПШ -13-2НУ1
ГРПШ-13-2НУ1-1 |
ГРПШ-13-2ВУ1
ГРПШ-13-2ВУ1-1 |
| Присоединительные размеры, мм: |
| соединение |
Фланцевое по ГОСТ 12820-80 |
| условный проход, Ду |
на входе |
100 |
100 |
| на выходе |
50 |
50 |
| импульса |
25 |
| Масса, кг, не более |
~ 3 000 |
~ 3 000 |
| Габаритные размеры шкафа пгб без выступающих трубопроводов, мм, не более |
Длина |
3600 |
| Ширина |
2300 |
| Высота |
2500 |
2500 |
Газорегуляторные пункты блочного исполнения (ПГБ), в которых газовое оборудование располагается в специальном освещаемом и отапливаемом помещении (блоке пгб), изготовленном во взрывопожарозащищенном исполнении категории BIA, предназначены для эксплуатации в жестких климатических условиях и обеспечивающие при этом температуру внутри блока не ниже +5 градусов. Таким образом, создаются комфортные условия для работы обслуживающего персонала, при любой погоде и в любое время суток.
Блок ПГБ обычно разделен на три изолированных отсека, каждый из которых имеет отдельный вход. Это технологический отсек, включающий непосредственно газовую аппаратуру и трубопроводы, выполняющие технологический процесс, затем отсек телеметрии, в котором располагается оборудование для обработки, регистрации и передачи на диспетчерский пункт или АСУТП информации о состоянии технологического оборудования, значениях параметров процесса регулирования и учета расхода газа, работе систем контроля загазованности пожарной и охранной сигнализации пгб. В третьем отсеке располагается газовый котел водяного отопления помещения ПГБ. В случаях, когда отопление осуществляется газовыми конвекторами или электрообогревателями, расположенными непосредственно в отсеках, отопительный отсек отсутствует.

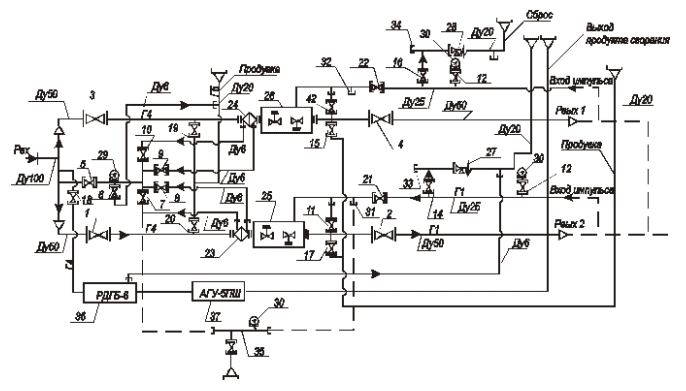

ПГБ
1,2,3,4 - кран шаровой Ду50; 5,6,7,8,9,10,11,12,42 - кран шаровой Ду15; 14,15,16,17,18,19,20 - кран шаровой Ду20; 21,22 - кран шаровой Ду25; 23,24 - фильтр ФГВ-50/6; 25,26 - регулятор РДГ-50; 27,28 - клапан предохранительный сбросной ПСК-Н; 29 - манометр входного давления; 30 - манометр выходного давления; 31,32,33,34 - штуцер для подключения приспособления для настройки и контроля регулятора, КПЗ, ПСК (М14х1); 35 - приспособление для настройки и контроля регулятора, КПЗ, ПСК; 36 - регулятор РДГБ-6; 37 - автоматическое газогорелочное устройство АГУ-5ПШ.
